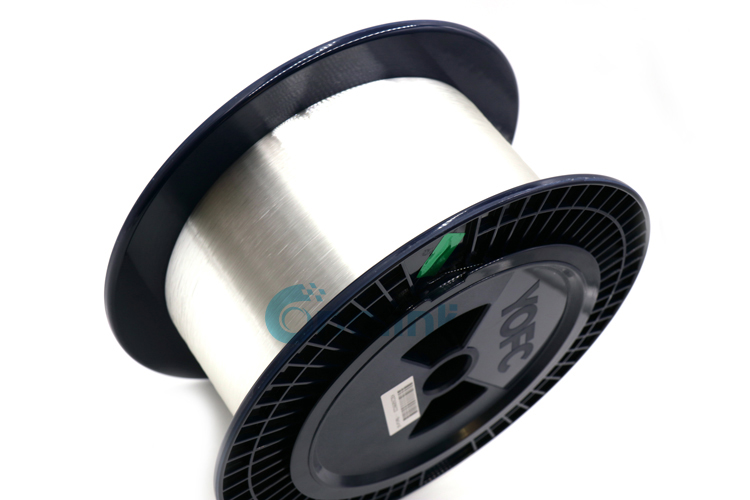

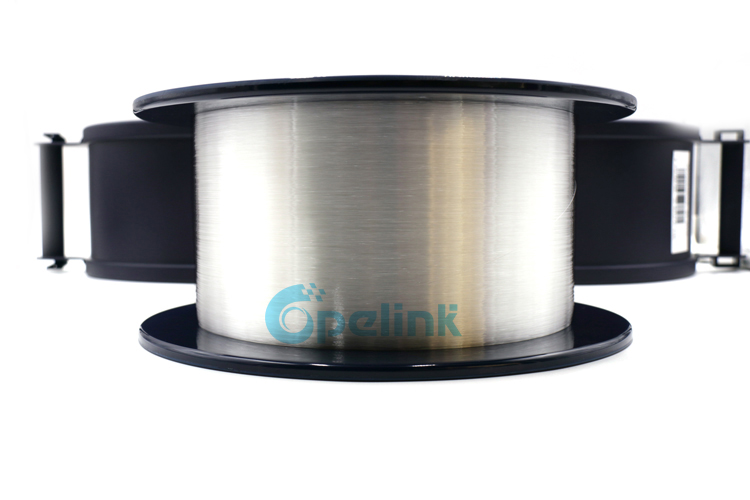

50/125μm dobra insensível multimodo fibra nua

50/125μm dobra insensível multimodo fibra nua

Name: 50/125&mu;m dobra insensível multimodo fibra nua
Brand: OPELINK
SKU: Y-FO-FC-034
Availability: InStock
Rating: 5 (1 reviews)

Item número.: Y-FO-FC-034

A fibra multimodo de 50/125μm cumpre ou excede a especificação iso/iec 11801 om2, iec 60793-2-10 tipo a1a. 1 especificação de fibra óptica, e tia/eia-492aaab-a especificação de detalhes.

MENSAGEM

Descrição Parâmetros Perfil da companhia Produto relacionado

Descrição:
Fibra multimodo 50/125μm cumpre ou excede a especificação iso/iec 11801 om2, iec 60793-2-10 tipo
A1a.1 especificação de fibra óptica e tia/eia-492aaab-a especificação de detalhe.

Características:
. Baixa atenuação
. Geometria superior, uniformidade
. Baixa sensibilidade de micro-flexão
. Sensibilidade de flexão macro muito baixa
. Perfil de índice de refração extremamente refinado
. Alta largura de banda nos comprimentos de onda de 850nm e 1300nm

Aplicação:
. Suporta a instalação com pequenos raios de dobra de cabo e organizadores compactos
. Facilita os movimentos do jumper, adiciona e muda
. Redes de área local (lan)
. Serviços de vídeo, voz e dados
. Gigabit ethernet (ieee 802.3z) usando fontes de laser ou diodo emissor de luz (led)

Specification:

Parameter	values
Geometry Characteristics
Core Diameter	--	50±2.5	[μm]
Core Non-Circularity	--	≤5.0	[%]
Cladding Diameter	--	125.0±1.0	[μm]
Cladding Non-Circularity	--	≤1.0	[%]
Coating Diameter	--	245±7	[μm]
Coating/Cladding Concentricity Error	--	≤10.0	[μm]
Coating Non-Circularity	--	≤6.0	[%]
Core/Cladding Concentricity Error	--	≤1.5	[μm]
Delivery Length	--	up to 17.6	[km/reel]
Optical Characteristics
Attenuation	850nm	≤2.3	[dB/km]
Attenuation	1300nm	≤0.6	[dB/km]
Overﬁlled Modal Bandwidth	850nm	≥500	[MHz·km]
Overﬁlled Modal Bandwidth	1300nm	≥500	[MHz·km]
Numerical Aperture	--	0.200±0.015	--
Group Refractive Index	850nm	1.482	--
Group Refractive Index	1300nm	1.477	--
Zero Dispersion Wavelength，λ₀	--	1295-1340	[nm]
Zero Dispersion Slope，S₀	1295nm≤λ₀≤1310nm	≤0.105	[ps/(nm²·km）]
Zero Dispersion Slope，S₀	1310nm≤λ₀≤1340nm	≤0.000375（1590-λ₀）	[ps/(nm²·km）]
Macrobending Loss	--	--	--
2 Turns @ 15 mm Radius	850nm	≤0.1	[dB]
2 Turns @ 15 mm Radius	1300nm	≤0.3	[dB]
2 Turns @ 7.5 mm Radius	850nm	≤0.2	[dB]
2 Turns @ 7.5 mm Radius	1300nm	≤0.5	[dB]
Backscatter Characteristics	1300nm
Step（Mean of Bidirectional Measurement）	--	≤0.10	[dB]
Irregularities Over Fibre Length and Point Discontinuity	--	≤0.10	[dB]
Attenuation Uniformity	--	≤0.08	[dB/km]
Environmental Characteristics	850nm & 1300nm
Temperature Cycling	-60℃ to 85℃	≤0.10	[dB/km]
Temperature-Humidity Cycling	-10℃ to 85℃，4% to 98% RH	≤0.10	[dB/km]
Water Immersion	23℃, 30 days	≤0.10	[dB/km]
Dry Heat	85℃，30 days	≤0.10	[dB/km]
Damp Heat	85℃, 85% RH，30 days	≤0.10	[dB/km]
For more details, please contact our sales
