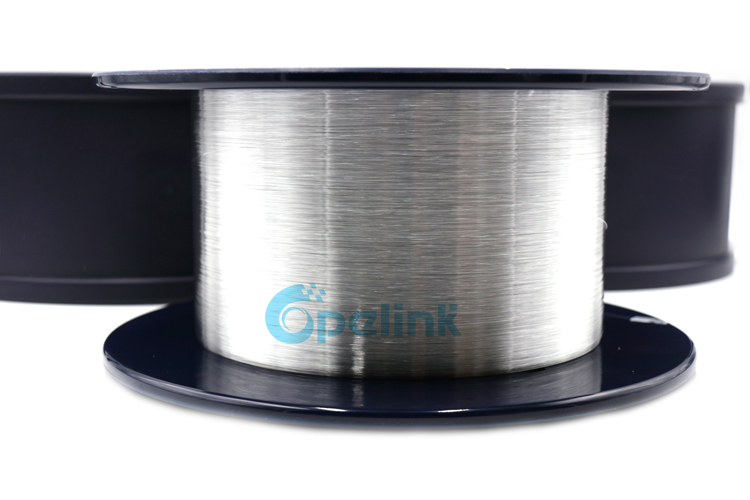

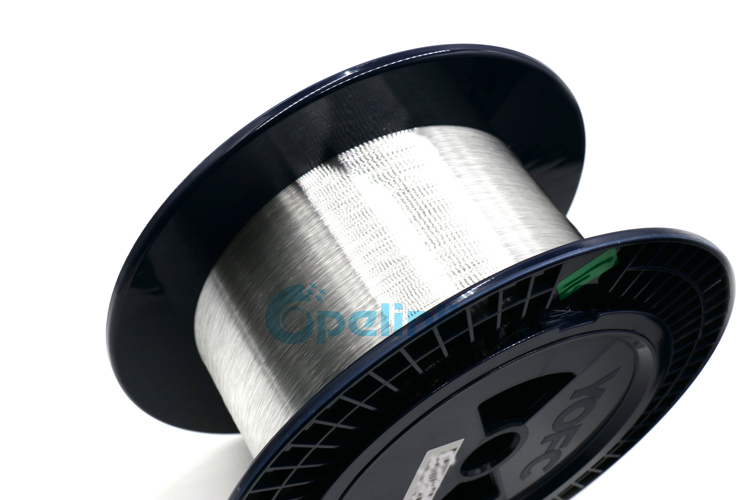

Cabo de fibra óptica nua multimodo insensível om5 bend

Cabo de fibra óptica nua multimodo insensível om5 bend

Name: Cabo de fibra óptica nua multimodo insensível om5 bend
Brand: OPELINK
SKU: Y-FO-FC-031
Availability: InStock
Rating: 5 (1 reviews)

Item número.: Y-FO-FC-031

A fibra multimodo insensível om5 bend é uma fibra multimodo otimizada a laser de 50 µm projetada para aplicações de multiplexação por divisão de comprimento de onda curto (swdm).

MENSAGEM

Descrição Parâmetros Perfil da companhia Produto relacionado

Descrição:
Om5 bend insensível multimodo fibErÉ um 50 & micro;m laser-otimizado fibra multimodo projetado para curto
Aplicações de multiplexação por divisão de comprimento de onda (swdm). fibra multimodo insensível de curvatura om5 de banda larga
Cumpre ou excede a especificação iso/iec 11801 om5, iec 60793-2-10 tipo a1a. 4 fibra óptica
Especificação, e especificação de detalhe tia/EIA-492AAAE.

Características:
Sensibilidade de flexão macro muito baixa
Projetado para sistemas de múltiplos comprimentos de onda
Manutenção da compatibilidade com a atual fib óptica multimodo om4Er

Aplicação:
Suporta a aplicação de hoje, incluindo ethernet de 100 gb/s
Transmissão duplex de 40 & 100 & 400 gb/s usando a tecnologia swdm
Suporta a instalação com pequenos raios de dobra de cabo e organizadores compactos

Specification:

Parameter	values
Geometry Characteristics
Core Diameter[μm]	--	50±2.5
Core Non-Circularity[%]	--	≤5.0
Cladding Diameter[μm]	--	125.0±1.0
Cladding Non-Circularity[%]	--	≤0.6
Coating Diameter[μm]	--	245±7
Coating/Cladding Concentricity Error[μm]	--	≤10.0
Coating Non-Circularity	--	≤6.0
Core/Cladding Concentricity Error[μm]	--	≤1.0

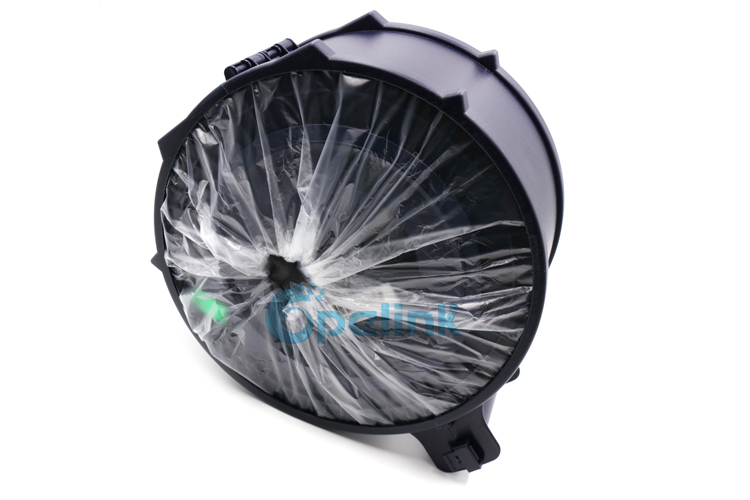

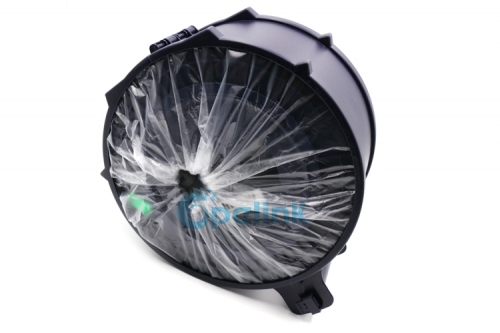

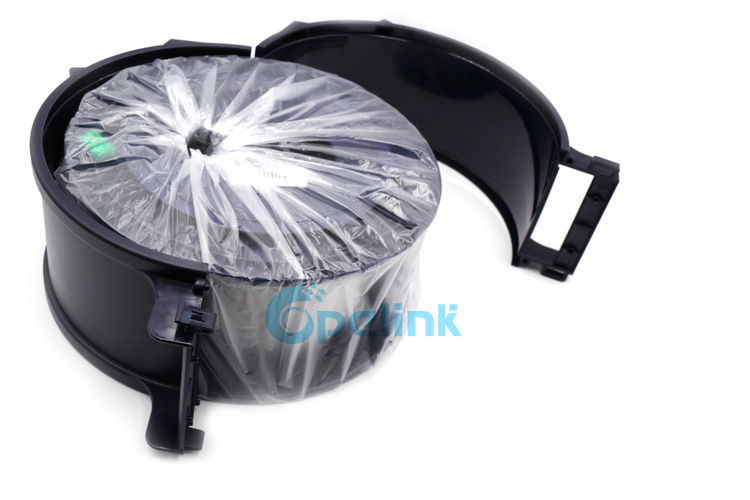

Delivery Length[km/reel]	--	up to 8.8
Optical Characteristics
Attenuation[dB/km]	850nm	≤2.4
	953nm	≤1.7
	1300nm	≤0.6
Overﬁlled Modal Bandwidth[MHz·km]	850nm	≥3500
	953nm	≥1850
	1300nm	≥500
Eﬀective Modal Bandwidth[MHz·km]	850nm	≥4700
	953nm	≥2470
Application support distance on	--	--
100Gb/s WDM¹[m]	--	150
40Gb/s WDM¹[m]	--	440
40GBASE-SR4 / 100GBASE-SR10[m]	850nm	200
Numerical Aperture	--	0.200±0.015
Group Refractive Index	850nm	1.482
	1300nm	1.477
Zero Dispersion Wavelength，λ₀[nm]	--
Zero Dispersion Slope，S₀[ps/(nm²·km)]	--	≤4（-103）/（840（λ₀/840)⁴)
Macrobending Loss²	--	@850nm	@1300nm
2 Turns @ 15 mm Radius[dB]	--	≤0.1	≤0.3
2 Turns @ 7.5 mm Radius[dB]	--	≤0.2	≤0.5
Step（Mean of Bidirectional Measurement）[dB]	--	≤0.10

For more details, please contact our sales
