Caixa de distribuição de divisor de fibra óptica ftth lgx, caixa de distribuição de terminação, caixa de terminal de cabo de fibra óptica à prova d'água, caixa de divisor de fibra ao ar livre

Item número.: Y-FO-FD-007
Somos excelentes fornecedores e atacadistas de caixas de distribuição de fibra óptica, para fornecer produtos e serviços de alta qualidade.
MENSAGEM
Descrição

Descrição:

A caixa de distribuição de fibra é amplamente utilizada como um ponto de terminação para o cabo de alimentação para se conectar com o cabo de queda. o emenda de fibra, divisão,
A distribuição pode ser feita nesta caixa e, entretanto, fornece proteção e gerenciamento sólidos para o edifício da rede fttx.
Pode ser usado interior ou exterior.

Características:

O material abs usado garante o corpo forte e leve.
Projeto impermeável para uso ao ar livre.

Resistência à queda, capacidade de trabalhar sob pressão vertical de 500n.

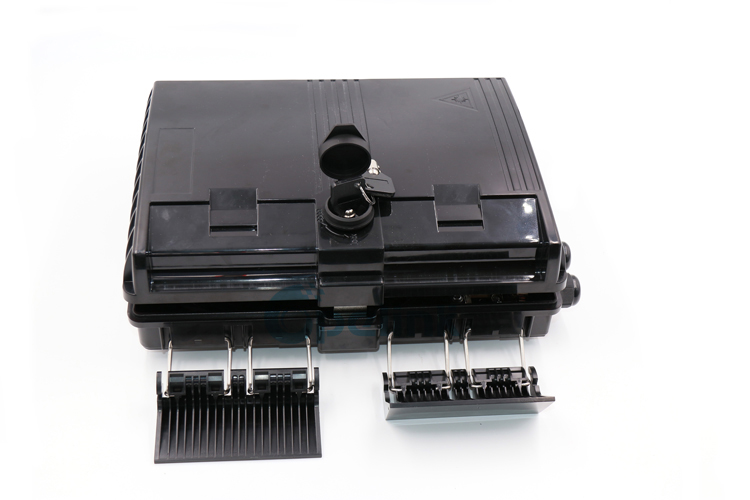

Instalações fáceis: pronto para a instalação de montagem de parede kits fornecidos.
Ranhuras de adaptador usadas, sem parafusos e ferramentas necessárias para a instalação de adaptadores.

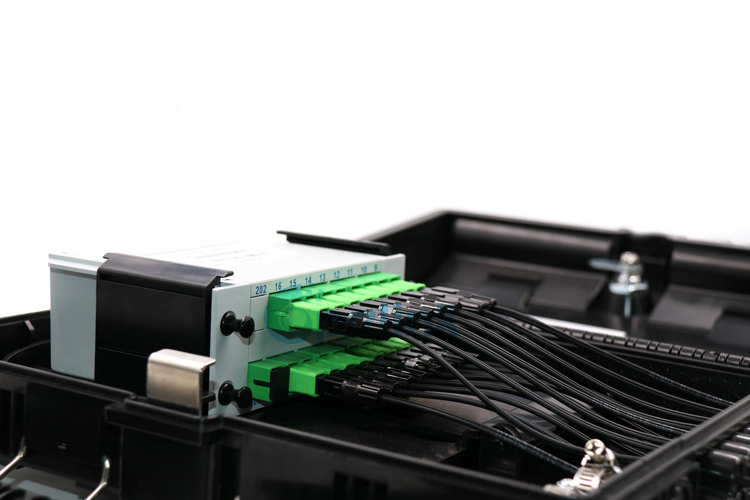

Pronto para divisores: espaço projetado para adicionar divisores.

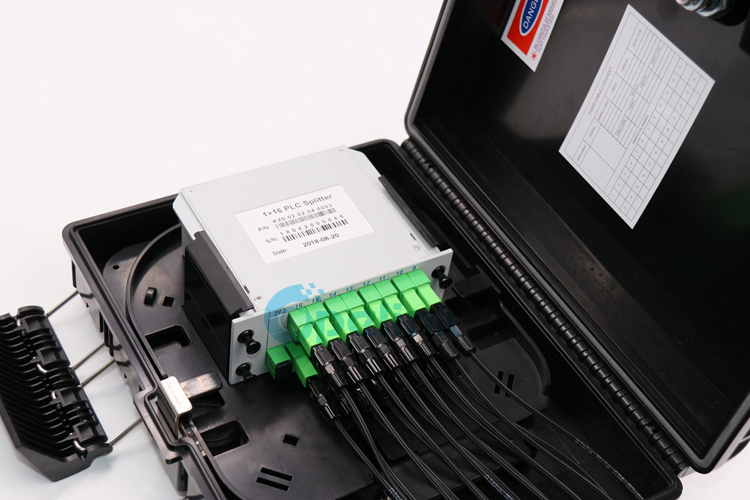

Projeto de camada dupla para instalação e manutenção mais fáceis:
Camada inferior para divisores e sobre o armazenamento de fibra de comprimento.
Camada superior para emenda, conexão cruzada e distribuição de fibra.

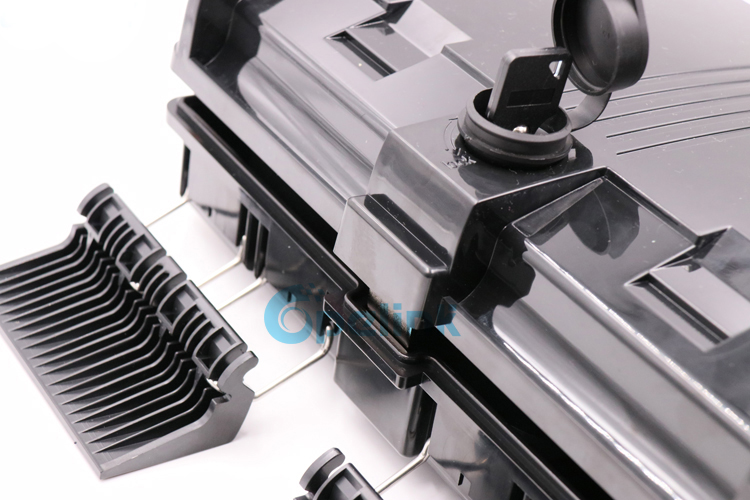

Unidades de fixação de cabo fornecidas para a fixação do cabo óptico ao ar livre.
Acomoda ambas as glândulas do cabo, bem como laço-envoltórios
É bom para o armazenamento de cabo de fixação alcança.
É aplicável para (interior e exterior) (montada no poste, montada na parede).
A parte de emenda é conveniente para a engenharia de proteção e manutenção.
Placa base do adaptador e caixa de instalação óptica a placa base usa um design rotativo.

Especificação:
1. exigência ambiental
Temperatura de trabalho. -40 °c ~ + 85 °c
Umidade relativa: ≤ 85% (+ 30 °c)
Pressão atmosférica: 70kpa ~ 106kpa
2. folha de dados técnica à prova de trovão
O dispositivo de aterramento é isolado com o gabinete, resistência de isolamento é inferior a 2x104Mq/500v (dc)
Ir≥ 2x104M q/500v
A tensão de resistência entre o dispositivo de aterramento e o gabinete não é inferior a 3000v (dc) /min, sem punção, sem flashover; u≥ 3000v

 Fixação do cabo
Será cabo de decapagem inserido no furo bom cabo de fibra óptica, através dos aros de mangueira e cabo reforçar o núcleo colocado para fortalecer
O bloco de imprensa do núcleo pressiona firmemente e, em seguida, o cabo fixado com mangueira de aço inoxidável.

Conexão de fibra óptica
De acordo com a imagem mostra para pigtail ou divisor (entrada) soldagem e soldagem após a conclusão do layout será de acordo com
Com imagens de fibra óptica, pigtail, luva protetora retráctil de calor e divisor é colocado na posição correspondente e ser fixado, tomar fibra
Com capa protetora e ponta de pigtail com gravata de nylon fixa, a manga protetora retrátil de calor útil placa de cobertura de borracha fixa, o divisor usado
Fita dupla face fixa, finalmente cobrir a placa transparente.

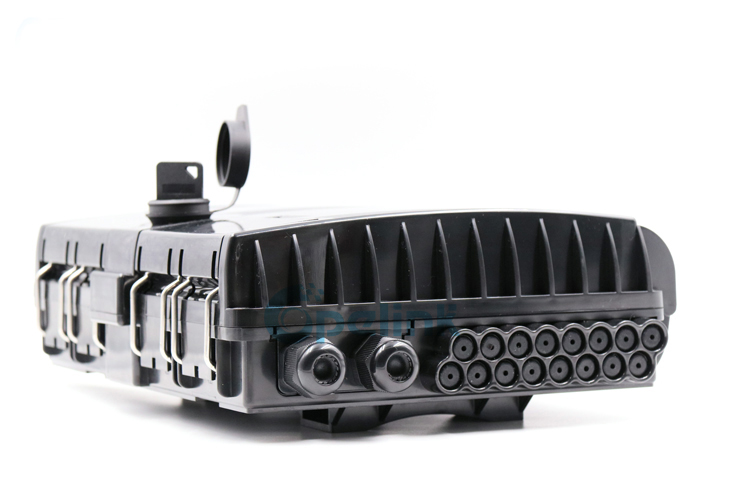

Selagem de orifícios de saída de fibra
Step1. Cabo de caminho (tomada) de acordo com a inserção da ordem do adaptador ordinal colocar slots correspondentes;
Step2. Pegue o cabo de caminho (saída) anel de vedação, fará o cabo de caminho (saída) pacote de perto;
Step3. Fará o anel de vedação do cabo de caminho (saída) do correspondente pressionado nas ranhuras, para o fundo;
Step4. Plugue de fibra orifícios de saída têm atuado o cordão de caminho (tomada) da parte para cortar;
Step5. Corte o plugue será preparado a partir da caixa terminal externa para os orifícios de saída de fibra dentro;

Instalação de fixação
A. instalação de montagem de parede (configuração padrão)
De acordo com seus desenhos na parede um punho cruzado e, em seguida, o plástico se expandirá em descarga com metope;
Por rosquear parafusos torcer em plástico expandir, para rosquear parafusos cauda e metope distância de 4mm;
Vai fazer a base do buraco de bloqueio grande cabeça o mais padrão de parafuso em, e para baixo bloqueio.

Aplicação:

Redes de comunicação de dados

Amplamente utilizado na rede de acesso ftth.

Redes de telecomunicações

Redes catv

Redes de área local, redes de área ampla
