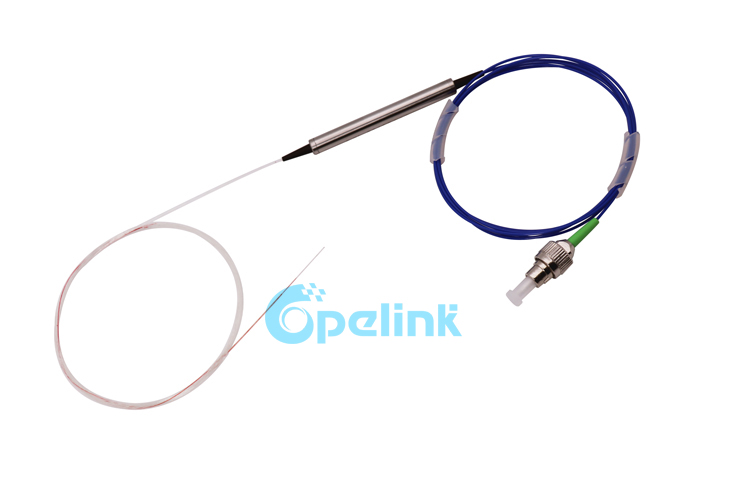

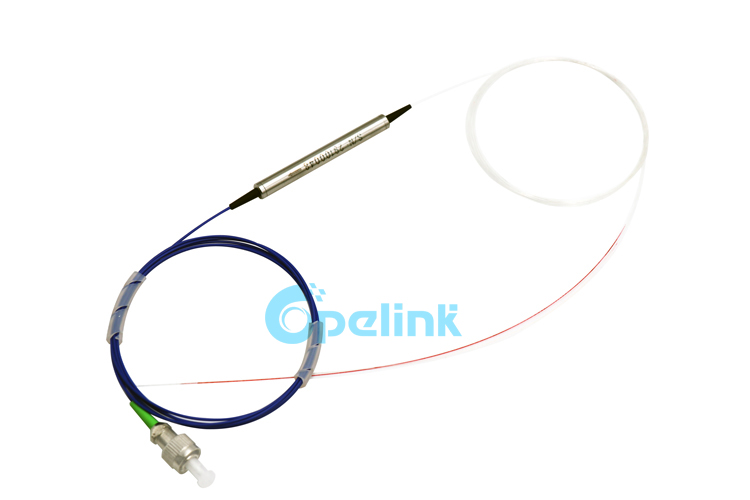

Circulador óptico de baixo PDL 3 portas, entrada com conector FC/APC

Item número.: Y-FO-OC-004
Fornecemos circulador óptico PM insensível à polarização, estes circuladores com alto isolamento, baixa perda de inserção e excelente estabilidade ambiental.
Descrição Parâmetros Perfil da empresa

Descrição:

Circulador óptico é um dispositivo de fibra óptica especial que é capaz de separar a energia óptica viajando em oposto

Direções em uma fibra óptica. Pode ser usado para alcançar a transmissão bidirecional sobre uma única fibra. Porque

De seu alto isolamento entre a entrada e o poder óptico refletido e sua baixa perda de inserção, circulador óptico é

Amplamente utilizado em sistemas avançados de comunicação e sistemas de sensores de fibra óptica.


Características:
Baixa perda de inserção
Alto isolamento de banda larga

Pdl e pmd ultra-baixos

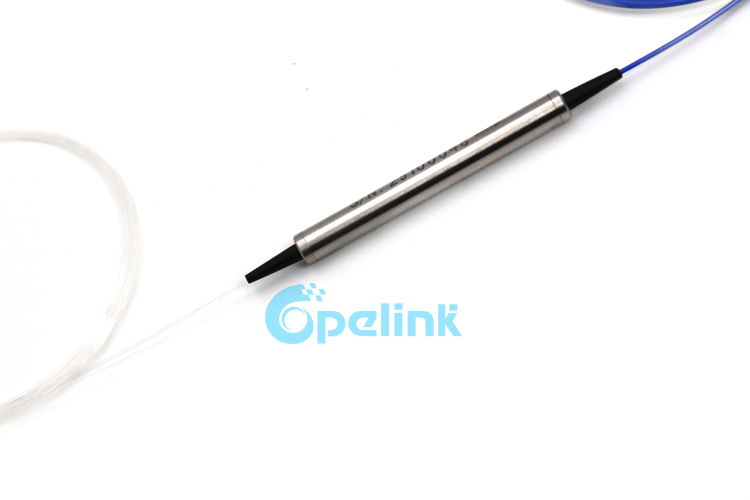

Pacote compacto em linha
Alta estabilidade e confiabilidade

Aplicação:
Rede de área de metro
Comprimento de onda adicionar/cair
Compensação de dispersão
Comunicação bi-direção
Instrumentos de fibra óptica
Edfa, amplificadores de fibra óptica
Módulos de compensação de dispersão
Redes de comunicação de fibra óptica



Order Information:
Type Operating Wavelength Fiber type package cable type fiber length connector (Input-Output)
3=3port
4=4port
13=1310nm
15=1550nm
16=1585nm
CL=C+L Band 1525~1610nm
S1=G652D
S2=G657A1
06=5.5x50mm
Steel Tube
04=90x20x9.5mm
Plastic Box
B=250um Bare Fiber
L=900um Loose Tube
2=2.0mm
3=3.0mm
0.5M=0.5M
1M=1M
XX=OTHER


00=None
FA=FC/APC
FU=FC/UPC
SA=SC/APC
SU=SC/UPC
ST=ST/UPC
LU=LC/UPC
Optical Specifications:
Parameter Specification
Configuration Port 1 to Port 2 to Port 3 Port 1 to Port 2 to Port 3 to Port 4
Operation Wavelength (nm) 1310±30 or 1550±30 or 1585±30 1525 to 1610 1310±30 or 1550±30
I.L (dB) Typical 0.6 1.0 0.8
Maximum 0.8 1.2 1.0
Typical Isolation (dB) 50 50 50
Minimum Isolation (dB) 40 35 40
Cross Talk (dB) ≥50 ≥50 ≥50
Polarization Dependent Loss (dB) <0.15 <0.2 <0.2
Polarization Mode Dispersion <0.1 <0.1 <0.1
Return LossdB ≥50 ≥50 ≥50
Power Handling (mW) 300 300 300
Operating Temperature (℃) -0~+70 -0~+70 -0~+70
Storage Temperature (℃) -40~+85 -40~+85 -40~+85
Note:
1.All the data above does not include connectors
2.For more details, please contact our sales
