1. características:
Selo mecânico: boa vedação, pode repetir o uso. Nível de proteção: IP65.
Colocação: montagem na parede ao ar livre e montagem no poste.

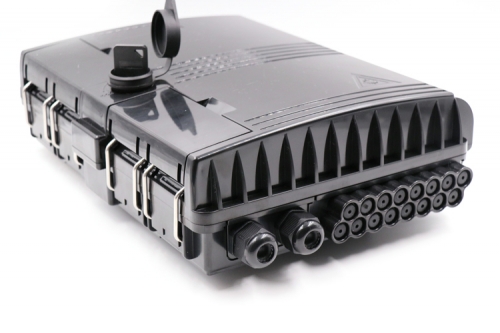

Características do produto:
Produtos FTTH, pontos ópticos passivos fiação caixa de terminais especiais;
O corpo da caixa para rolar tipo estrutura, tem a função de guarda contra roubo, função de grande capacidade completa, fácil de usar;
Pode encontrar o seguinte Ф 12 cabo em, e pode atender a figura 8 ou Φ 3 cabo de proteção na conexão de emenda;
Pode ser instalado 1: 8 1:12 1: 16SC ou 1:16 1:24 1: 32LC Mini- splitter;
LC maior para 32 core, SC maior para 16 core.
2. Fixação de cabos
Vai cabo de decapagem inserido no buraco bom cabo de fibra óptica, através dos aros da mangueira e cabo fortalecer núcleo colocado para fortalecer o bloco de imprensa do núcleo pressione firmemente, e depois o cabo fixado com aros de mangueira de aço inoxidável.
Conexão de fibra 3.Optical
De acordo com a imagem mostra a pigtail ou divisor (entrada) de soldagem e soldagem após a conclusão do layout será de acordo com fotos de fibra óptica, pigtail, manga de proteção termoencolhível e divisor é colocado na posição correspondente e ser fixo, tomar fibra com capa protetora e pigtail final com amarra de nylon fixo, a luva de proteção termoencolhível útil tampa de borracha fixa, o divisor usado fita dupla face fixa, finalmente cobrir a placa transparente.
Vedação dos furos da tomada 4.Fiber
Passo 1. Caminho de cabo (saída) de acordo com a ordem de inserção do adaptador ordinal colocar slots correspondentes;
Passo 2. Retire o anel de vedação do cabo da trajetória (saída), fará o pacote do cabo da trajetória (saída) de perto;
Etapa 3. Fará o anel de vedação de cabo de caminho (saída) do correspondente pressionado nas aberturas, para o fundo;
Passo 4. Os orifícios de saída do plugue de fibra atuaram no cabo do caminho (saída) da peça a ser cortada;
Passo 5 Cortar o plugue será preparado a partir da caixa de terminais externa para os furos de saída de fibra dentro;
Fixação 5.Installation
Instalação A.Wall-montagem (configuração padrão)
De acordo com seus desenhos na parede, um soco cruzado e, em seguida, o plástico se expandirá para ficar nivelado com a metope;
Ao tocar parafusos torcer em plástico expandir, para bater parafusos cauda e metope distância de 4 mm;
Fará a base do buraco de fechadura cabeça grande o mais padrão de parafuso em e trava de baixo.
