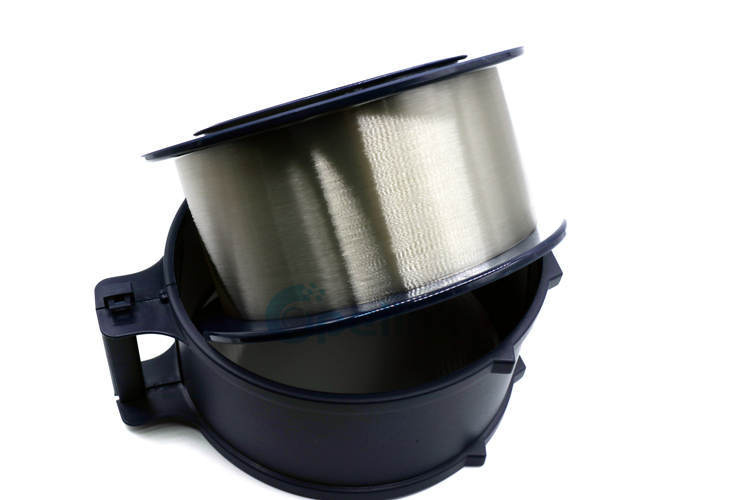

Fibra nua multimodo 62.5/125μm

Item número.: Y-FO-FC-035
Fibra multimodo de 62.5/125μm cumpre ou excede a especificação iso/iec 11801 om1, iec 60793-2-10 especificação de fibra óptica tipo a1b, e tia/eia-492aaaa-a especificação de detalhes.
MENSAGEM
Descrição Parâmetros Perfil da companhia Produto relacionado
Descrição:
Fibra multimodo 62.5/125μm cumpre ou excede a especificação iso/iec 11801 om1, iec 60793-2-10 tipo a1b
Especificação de fibra óptica e tia/eia-492aaaa-a especificação de detalhe.



Características:
. Baixa atenuação
. Baixa sensibilidade de micro-flexão
. Geometria superior, uniformidade
. Sensibilidade de flexão macro muito baixa

. Perfil de índice de refração extremamente refinado
. Alta largura de banda nos comprimentos de onda de 850nm e 1300nm


 Aplicação:
. Redes de área local (lan)
. Serviços de vídeo, voz e dados
. Gigabit ethernet (ieee 802.3z) usando fontes de laser ou diodo emissor de luz (led)








Specification:
Parameter values
Geometry Characteristics
Core Diameter -- 62.5±2.5 [μm]
Core Non-Circularity -- ≤5.0 [%]
Cladding Diameter -- 125.0±1.0 [μm]
Cladding Non-Circularity -- ≤1.0 [%]
Coating Diameter -- 245±7 [μm]
Coating/Cladding Concentricity Error -- ≤10.0 [μm]
Coating Non-Circularity -- ≤6.0 [%]
Core/Cladding Concentricity Error -- ≤1.5 [μm]

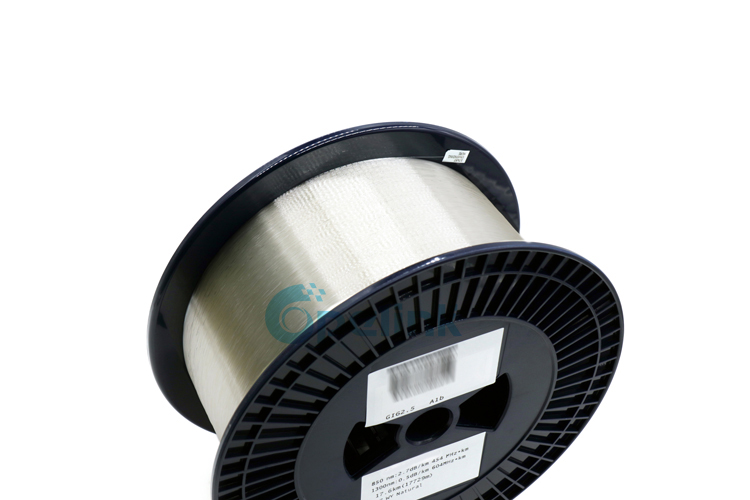

Delivery Length -- up to 17.6 [km/reel]
Optical Characteristics
Attenuation 850nm ≤2.7 [dB/km]
  1300nm ≤0.6 [dB/km]
Overfilled Modal Bandwidth 850nm ≥200 [MHz·km]
  1300nm ≥500 [MHz·km]
Numerical Aperture -- 0.275±0.015 --
Group Refractive Index 850nm 1.496 --
  1300nm 1.491 --
Zero Dispersion Wavelengthλ0 -- 1320~1365 [nm]
Zero Dispersion SlopeS0 1320nm≤ λ0 ≤1348nm ≤0.11 [ps/(nm2·km)]
  1348nm≤ λ0 ≤1365nm ≤0.0011458-λ0  [ps/(nm2·km)]
Macrobending Loss -- -- --
100 Turns @ 37.5 mm Radius 850nm ≤0.50 [dB]
  1300nm ≤0.50 [dB]
Backscatter Characteristics 1300nm
StepMean of Bidirectional Measurement -- ≤0.10 [dB]
Irregularities Over Fibre Length and Point Discontinuity -- ≤0.10 [dB]
Attenuation Uniformity -- ≤0.10 [dB/km]
Environmental Characteristics 850nm & 1300nm
Temperature Cycling -60℃ to 85℃ ≤0.10 [dB/km]
Temperature-Humidity Cycling -10℃ to 85℃4% to 98% RH ≤0.10 [dB/km]
Water Immersion 23℃, 30 days ≤0.10 [dB/km]
Dry Heat 85℃30 days ≤0.10 [dB/km]
Damp Heat 85℃, 85% RH30 days ≤0.10 [dB/km]
For more details, please contact our sales
