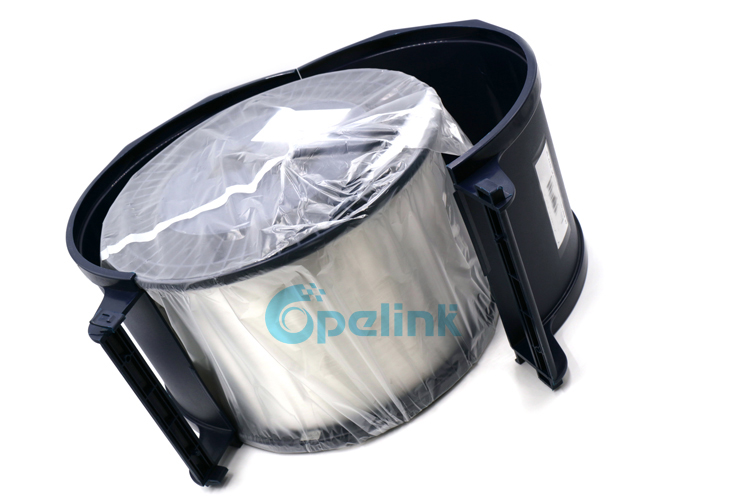

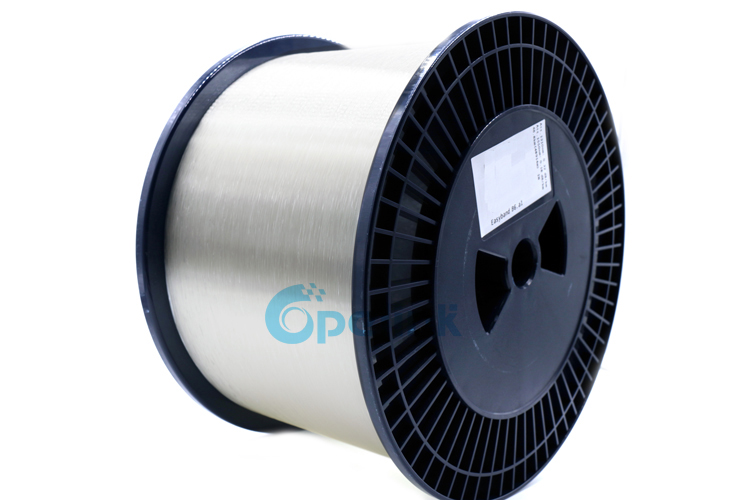

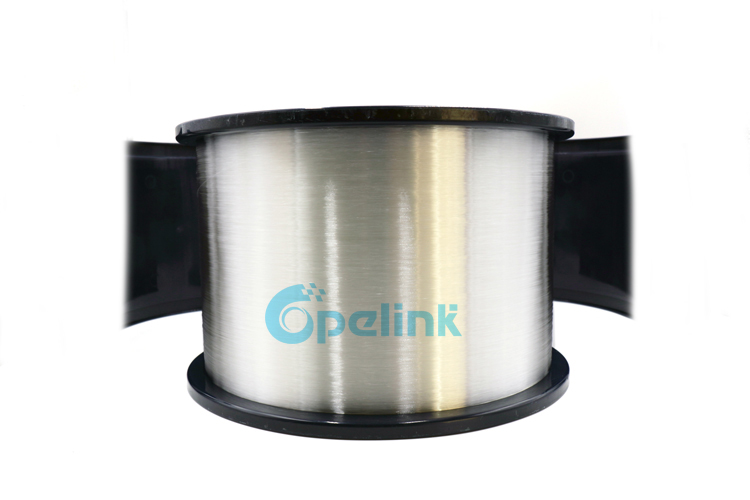

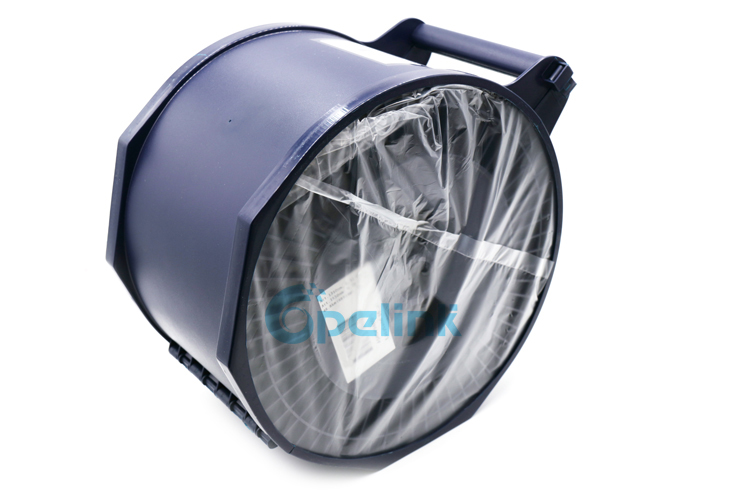

G657a1/b6a1 dobra insensível singlemodo fibra nua

Item número.: Y-FO-FC-033
G675 a1 dobra a fibra de modo único insensível abrange todas as características e fornece boa resistência à dobra maro. Tem baixa sensibilidade de flexão macro e baixo nível de pico de água.
MENSAGEM
Descrição Parâmetros Perfil da companhia Produto relacionado
Descrição:
G675 a1 A fibra de modo único insensível de flexão abrange todas as características e fornece boa resistência à flexão de maro.
Tem baixa sensibilidade de flexão macro e baixo nível de pico de água. É totalmente otimizado para uso na banda O-E-S-C-L
(1260 -1625 nm). Oferece boa resistência a perdas adicionais devido à baixa flexão macro na região de comprimento de onda de 1625 nm.
Isso não só suporta aplicações de banda l, mas também permite fácil instalação sem cuidados excessivos ao armazenar a fibra.




Características:
• Baixa atenuação satisfazendo a demanda de operação em O-E-S-C-L banda
• Boa resistência à perda de flexão em curvas de raio curto
• Baixa perda de flexão para projetos de cabos altamente exigentes, incluindo fitas
• Baixo pmd satisfazendo alta taxa de bits e requisitos de transmissão de longa distância
• Parâmetros geométricos precisos que garantem baixa perda de emenda e alta eficiência de emenda


Aplicação:
• Cabos de passo curto para aplicação especial
• Rede óptica de alto desempenho operando em O-E-S-C-L banda
• Rotas ópticas de alta velocidade em edifícios (fttx)
• Cabos com baixos requisitos de flexão
Specification:
Parameter values
Optical Characteristics
Attenuation 1310nm ≤0.35 [dB/km]
1383nm(after H2-aging) ≤0.35 [dB/km]
1460nm ≤0.25 [dB/km]
1550nm ≤0.21 [dB/km]
1625nm ≤0.23 [dB/km]
Attenuation vs. Wavelength
Max. α difference
1285-1330nm, in reference to 1310nm ≤0.03 [dB/km]
1525-1575nm, in reference to 1550nm ≤0.02 [dB/km]
Dispersion Coefficient 1285-1340nm -3.5 to 3.5 [ps/(nm·km)]
1550nm ≤18 [ps/(nm·km)]
1625nm ≤22 [ps/(nm·km)]
Zero Dispersion Wavelength(λ0) -- 1300-1324 [nm]
Zero Dispersion Slope(S0) -- ≤0.092 [ps/(nm2·km)]
Typical Value -- 0.086 [ps/(nm2·km)]
PMD Maximum Individual Fibre -- ≤0.1 [ps/√km]
Link Design ValueM=20Q=0.01%) -- ≤0.06 [ps/√km]
Typical Value -- 0.04 [ps/√km]
Cable Cutoff Wavelength (λCC) -- ≤1260 [nm]
Mode Field DiameterMFD 1310nm 8.4-9.2 [μm]
1550nm 9.3-10.3 [μm]
Effective Group Index of RefractionNeff  1310nm 1.466 --
1550nm 1.467 --
Point Discontinuities 1310nm ≤0.05 [dB]
1550nm ≤0.05 [dB]
Macro-bend Induced Loss 10 Turns Around a Mandrel of 15 mm Radius 1550nm ≤0.25 [dB]
10 Turns Around a Mandrel of 15 mm Radius 1625nm ≤1.0 [dB]
1 Turn Around a Mandrel of 10 mm Radius 1550nm ≤0.75 [dB]
1 Turn Around a Mandrel of 10 mm Radius 1625nm ≤1.5 [dB]
Coating Strip Force typical average force 1.5 [N]
peak force 1.3-8.9 [N]
For more details, please contact our sales
